TAI (Tissue Attenuation Imaging)
Количественная оценка степени стеатоза печени через измерение ослабления ультразвукового сигнала в тканях. Воспроизводимый неинвазивный скрининг неалкогольной жировой болезни печени и МАСЛД.
Стационарный сканер

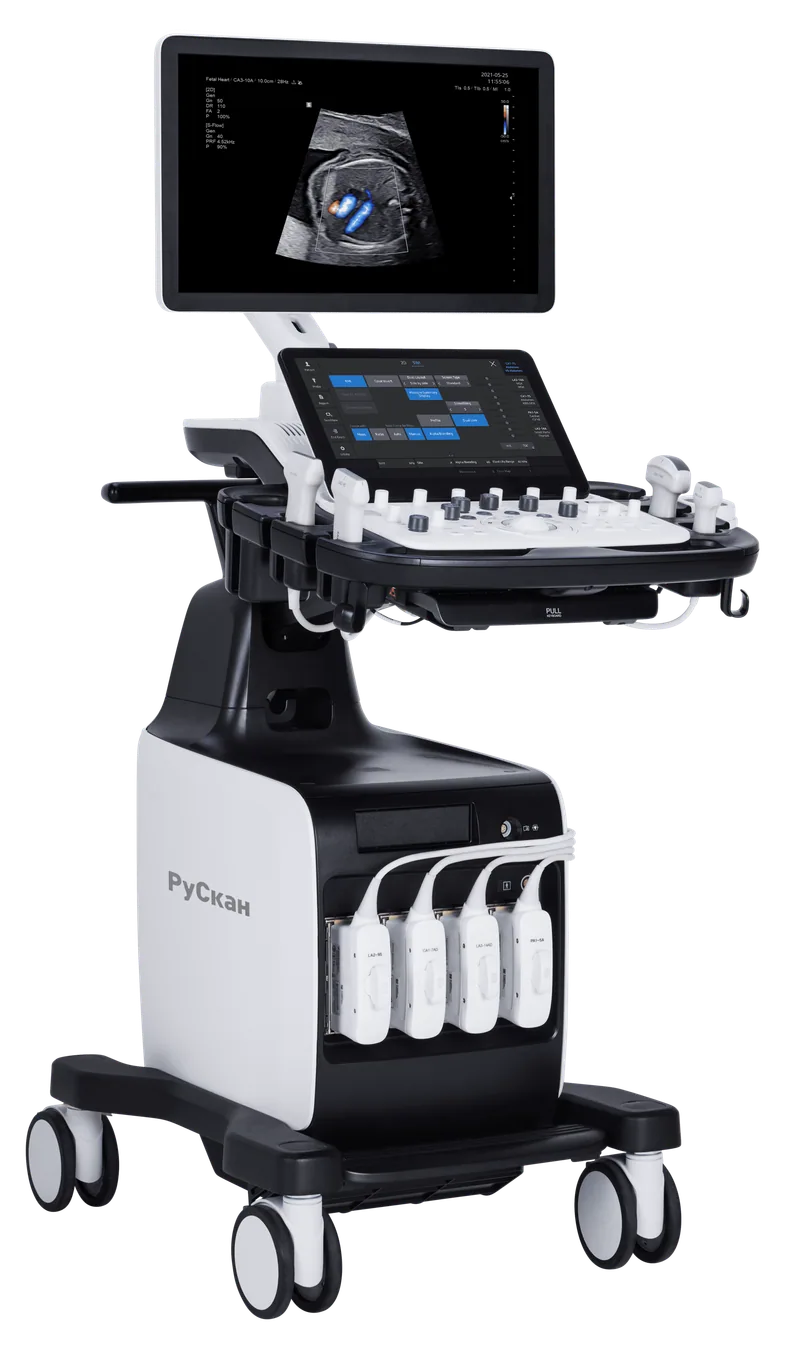

Ультразвуковой сканер РуСкан 75М
Усовершенствованное продолжение РуСкан 75 с гепатологическим фокусом: количественная стеатометрия TAI/TSI и гепаторенальный индекс EzHRI™ в составе платформы.
- Liver Multiparametric (TAI / TSI)
- Количественная стеатометрия печени через ослабление и рассеивание сигнала — неинвазивный скрининг МАСЛД и НАЖБП.
- EzHRI™
- Гепаторенальный индекс для оценки степени фиброзных изменений печени — рутинный гепатологический скрининг.
- S-Shearwave Imaging™ встроена
- Сдвиговолновая эластометрия с количественной оценкой жёсткости в кПа и м/с — фиброз печени, дифференциация образований.
- MPI+ и E-Cervix™ (опции)
- Миокардиальный индекс плода + эластография шейки матки без мануальной компрессии для риска преждевременных родов.
Обзор сканера
РуСкан 75М в одном абзаце
РуСкан 75М — стационарный ультразвуковой сканер, усовершенствованная универсальная платформа с расширенным набором AI-модулей и фокусом на гепатологию и пренатальную диагностику. Ключевые отличия от РуСкан 75 — гепатологический пакет: количественная стеатометрия печени через ослабление сигнала (TAI — Tissue Attenuation Imaging) и через рассеивание (TSI — Tissue Scatter-distribution Imaging) и гепаторенальный индекс EzHRI™; эта пара в сочетании со встроенной сдвиговолновой эластометрией S-Shearwave Imaging™ даёт неинвазивный скрининг МАСЛД и фиброза печени. Также добавлены MPI+ (миокардиальный индекс плода) и E-Cervix™ (эластография шейки матки без мануальной компрессии для оценки риска преждевременных родов). Сохраняет всё, что есть в РуСкан 75: универсальную платформу под кардиологию, абдоминал, ОБ/ГИН, MSK; CW и Cardiac в базе; AI-инструменты Uterine Contour и BiometryAssist™ в базе; опции HeartAssist™ for Fetus и Adult, Strain+, S-Detect™ for Breast / S-Detect for Thyroid, MV-Flow™, LumiFlow™, CEUS+, S-Fusion™, NerveTrack™, IOTA-ADNEX, NeedleMate+™, Expanded Storage 1 ТБ.
Полное техническое описание базовой консоли
Электронная консоль: широкоформатный светодиодный Full HD монитор 21,5" с возможностью замены на 23,8"; сенсорная панель управления 14" с авторегулировкой высоты; 4 активных порта для подключения визуализирующих датчиков; изменение положения панели управления; предустановленные и программируемые пользователем наборы параметров настройки, включая первый, второй и третий триместр беременности; встроенные модули цветного, энергетического, высокочувствительного направленного энергетического (S-Flow™), импульсно-волнового и непрерывно-волнового допплера CW; пакет кардиологических расчётов Cardiac; M-режим; автоматическая трассировка допплеровского спектра и автоматические расчёты в режиме реального времени; тканевая гармоника, гармоника с фазовой инверсией S-Harmonic™; трапециевидное сканирование; автоматическая оптимизация QuickScan™ в B-режиме, режиме цветного и спектрального допплера; технология интерактивной коррекции изображений с помощью алгоритмов магнитно-резонансной томографии ClearVision; пространственный компаундинг MultiVision; модуль улучшения визуализации скелетно-мышечных структур HQ Vision; модуль улучшенной визуализации тканей в областях, затенённых рёбрами грудной клетки ShadowHDR; модуль автоматического измерения основных фетометрических показателей BiometryAssist™; модуль автоматического распознавания центральной линии и толщины эндометрия Uterine Contour; модуль цветовой сдвиговой эластометрии S-Shearwave Imaging™; программируемые протоколы исследования EZ-Exam (ассистент сканирования); поддержка монокристальных (в том числе объёмных) датчиков, датчик CA1-7SD для гепатологических протоколов TAI/TSI; многофокусная обработка сигналов; программа управления данными пациентов и поиска данных по индексам; программы расчётов в акушерстве (I, II, III триместры), гинекологии, исследованиях сердечно-сосудистой системы плода, ангиологии, органах брюшной полости, щитовидной и молочной железах, суставах, тазобедренных суставах новорождённых; встроенный SSD-накопитель 512 ГБ; 4 USB-порта; руководство по эксплуатации на русском языке.
Типичные пользователи
- Гепатология
- Онкология
- Ангиология
- Кардиология
- Педиатрия
Технологии
Что умеет РуСкан 75М
Фирменные алгоритмы обработки изображения и клинические технологии, которые сокращают время исследования и повышают диагностическую уверенность.
TSI (Tissue Scatter-distribution Imaging)
Количественная оценка степени стеатоза через анализ рассеивания сигнала тканями печени — независимый параметр, дополняющий TAI.
EzHRI™ (гепаторенальный индекс)
Программа определения гепаторенального индекса для оценки степени фиброзных изменений печени — простой воспроизводимый метод.
S-Shearwave Imaging™
Цветовая сдвиговая эластометрия с количественной оценкой жёсткости тканей в кПа или м/с — фиброз печени, фокальные образования. Встроена.
ClearVision + MultiVision + ShadowHDR
Адаптивная фильтрация спекл-шумов на основе алгоритмов МРТ + пространственный компаундинг + улучшенная визуализация тканей в зонах теней рёбер.
S-Detect™ for Breast / S-Detect for Thyroid
AI-ассистированная классификация образований молочной (BI-RADS) и щитовидной (TI-RADS) желёз. Опции.
HeartAssist™ + Strain+ + AutoEF
AI-инструмент автоматических кардиологических измерений у взрослых + полуавтоматический GLS + автоматический расчёт фракции выброса. Опции.
MV-Flow™ + LumiFlow™
Картирование микрососудистого кровотока + объёмная визуализация ангиоархитектоники в допплеровских режимах.
5D-пакет (NT / CNS+ / Heart Color / LB / Limb Vol)
Автоматизированные акушерские протоколы: ТВП, головной мозг плода, сердце плода, длинные кости, оценка массы. Опции.
MPI+
Автоматическое измерение миокардиального индекса (индекса Tei) для оценки функции сердца плода. Опция.
E-Cervix™
Эластография шейки матки без мануальной компрессии для количественной оценки риска преждевременных родов. Опция (требует ElastoScan+™).
S-Fusion™ + CEUS+
Совмещение УЗ с КТ/МРТ в реальном времени + программа исследований с ультразвуковыми контрастными веществами. Для интервенционной онкологии и гепатологии.
NerveTrack™ + NeedleMate+™
Определение нервов в реальном времени + усиленная визуализация биопсийной иглы. Для регионарной анестезии и интервенции.
Uterine Contour + BiometryAssist™
AI-инструменты в базе: распознавание центральной линии и толщины эндометрия в 3D + автоматическая фетометрия.
Области применения
Где используется РуСкан 75М
Гепатология
TAI / TSI / EzHRI™ и S-Shearwave Imaging™ — полный неинвазивный скрининг стеатоза и фиброза печени; CEUS+ для очаговых образований.
Универсальный диагностический кабинет
Один аппарат под кардиологию, абдоминал, ОБ/ГИН, MSK, поверхностные структуры — благодаря CW и Cardiac в базе.
Кардиология взрослых
ЭхоКГ с CW в базе, HeartAssist™ (AI-измерения), Strain+, AutoEF, StressEcho, MMPT3-7 для TEE.
Маммология и эндокринология
S-Detect™ for Breast / S-Detect for Thyroid с AI-классификацией, MV-Flow™ для микрососудов; ElastoScan+™+ и E-Strain™.
Перинатальные центры
Uterine Contour и BiometryAssist™ в базе; 5D NT™/CNS+/Heart Color, MPI+, IOTA-ADNEX, ViewAssist™; E-Cervix™ для преждевременных родов.
Регионарная анестезия и интервенция
NeedleMate+™, NerveTrack™, S-Fusion™ — опции для биопсии под совмещённой УЗ + КТ/МРТ навигацией.
Совместимые датчики
Датчики для РуСкан 75М
Линейка включает конвексные, эндополостные, линейные, фазированные и объёмные датчики, а также карандашный CW. Конкретный набор формируется по задачам учреждения и согласовывается в КП.
Конвексные
Эндополостные
Линейные
LA2-9S 2–9 МГц
Поверхностные структуры, MSK, периферические сосуды, частично брюшная полость
LA2-14A 2–14 МГц
MSK, поверхностные структуры, периферические сосуды
LA4-18AD 4–18 МГц
Высокое разрешение для MSK и поверхностных структур
LA3-22AI 3–22 МГц
Сверхвысокое разрешение для поверхностных структур
Фазированные
Объёмные (3D/4D)
Видеообучение
Как работать с РуСкан 75М
21 видеоурок — от базовой настройки до сложных клинических пакетов. Материалы подготовлены инженерами и врачами-специалистами НПО «СКАНЕР».
Технические характеристики
Параметры РуСкан 75М
Платформа
- Монитор
- LED 21,5" (опц. 23,8") + сенсорная панель 14"
- Управление
- Сенсорная панель + физическая клавиатура с подсветкой и трекболом, авторегулировка высоты
- Порты датчиков
- 4 активных
- Архитектура датчиков
- Поддержка монокристальных, в том числе CA1-7AS для TAI/TSI
- Накопитель
- SSD 512 ГБ
- Питание
- Сетевое; опциональная батарея
Режимы сканирования (в базе)
- 2D
- B-mode, M-mode, тканевая гармоника, S-Harmonic™, трапециевидное сканирование
- Допплер
- Color Doppler, Power Doppler, S-Flow™, PW, CW (в базе)
- Объёмные
- 3D Freehand на 2D-датчиках
- Эластография
- S-Shearwave Imaging™ (в базе)
- Гепатология
- TAI, TSI, EzHRI™ — опции
- AI / визуализация
- Uterine Contour, BiometryAssist™, EZ-Exam, ShadowHDR, HQ Vision (всё в базе); NeedleMate+™ — опция
Архив и подключение
- Архив
- Sonoview (встроенная)
- DICOM
- DICOM 3.0 — опция
- Облачные сервисы
- SonoSync™, Mobile Export (опции)
- Интеграция
- PACS, МИС ЛПУ
Программные модули
Опции и клинические пакеты
Конфигурация РуСкан 75М формируется из встроенных функций и опциональных модулей. Состав согласовывается в коммерческом предложении под профиль ЛПУ.
Объёмная визуализация (3D / 4D / 5D)
Smart 4D
Объёмное сканирование в реальном времени с расширенными инструментами обработки.
HDVI™
Объёмное изображение высокой чёткости.
XI STIC
Объёмная динамическая визуализация сердца плода.
RealisticVue™
Фотореалистичный 3D-рендеринг с управляемым виртуальным источником освещения.
CrystalVue™
Объёмная визуализация с усиленным контрастом за счёт прозрачности и подсветки.
CrystalVue™ Flow
CrystalVue™ с морфологией кровотока — объёмное представление сосудов.
LumiFlow™
Объёмная визуализация кровотока в допплеровских режимах с трёхмерной графикой.
Акушерство и гинекология
5D NT™
Автоматическое измерение ТВП и интракраниального пространства плода.
5D Follicle™
Автоматическая фолликулометрия в 3D-объёме яичника.
5D LB
Автоматическое определение и измерение длинных костей плода.
5D CNS+
Автоматическое получение 9 стандартных плоскостей головного мозга плода.
5D Limb Vol
Автоматическое определение массы плода с учётом конституции.
5D Heart Color™
Автоматическое получение 9 стандартных плоскостей сердца плода из объёмных данных STIC.
HeartAssist™ for Fetus
AI-программа автоматического измерения, определения среза и аннотации изображения сердца плода.
MPI+
Автоматическое измерение миокардиального индекса (индекса Tei) для оценки функции сердца плода.
Labor Assist
Автоматическое измерение угла прогрессии при родах.
ViewAssist™
AI-измерение и аннотация структур плода во всех триместрах.
E-Cervix™
Эластография шейки матки без мануальной компрессии — оценка риска преждевременных родов.
IOTA-ADNEX
Полуавтоматическая оценка новообразований яичника по протоколу IOTA.
Кардиология и сосуды
StressEcho
Протоколы стресс-эхокардиографии (требует ЭКГ-модуль).
Strain+
Полуавтоматическая количественная оценка сократимости миокарда ЛЖ с расчётом GLS.
HeartAssist™ (для взрослых)
AI-инструмент автоматических кардиологических измерений у взрослых.
AutoEF
Автоматический расчёт фракции выброса ЛЖ, ударного объёма и параметров диастолы.
Arterial Analysis
Анализ морфологического и функционального состояния сонной артерии.
AutoIMT+
Автоматизированный расчёт толщины комплекса интима-медиа сонных артерий.
ECG Module (IEC)
Модуль синхронизации с ЭКГ.
Эластография, онкология, общие модули
QUS (TAI + TSI)
Количественная стеатометрия печени через ослабление и рассеивание сигнала.
EzHRI™
Гепаторенальный индекс для оценки степени фиброзных изменений печени.
S-Shearwave Imaging™
Сдвиговолновая эластометрия (встроена) — количественная оценка жёсткости в кПа и м/с.
CEUS+
Программа исследований с применением ультразвуковых контрастных веществ.
S-Detect™ for Breast
AI-классификация образований молочной железы по BI-RADS.
S-Detect™ for Thyroid
AI-классификация образований щитовидной железы по TI-RADS.
MV-Flow™
Картирование капиллярного и низкоскоростного кровотока.
Elastoscan+
Компрессионная эластография: качественная оценка жёсткости тканей.
E-Strain™
Расчёт коэффициента деформации (Strain Ratio) — количественная оценка.
Мышечно-скелетные исследования
Fusion & Track HW Pkg
Аппаратный пакет для совмещения УЗ-изображения с данными КТ/МРТ (необходим для S-Fusion™).
S-Fusion™
Совмещение УЗ-изображения в реальном времени с данными КТ/МРТ.
NerveTrack™
Определение расположения нервов в реальном времени для регионарной анестезии.
Needle Mate+
Усиленная визуализация биопсийной иглы при пункциях (линейные датчики).
Panoramic
Панорамное сканирование длинных структур.
Workflow и протоколы
SonoSync™
Обмен ультразвуковыми изображениями в реальном времени для обучения врачей.
Uterine Assist
Автоматическая аннотация ультразвуковых изображений при исследовании матки.
Архив и интеграция
ADVR™
Потоковая запись DVD/USB в реальном времени.
DICOM
Сетевой обмен данными в формате DICOM 3.0.
Mobile Export
Передача изображений на мобильное устройство пациента через Wi-Fi.
Expanded Storage (1 ТБ)
Дополнительная память 1 ТБ для расширенных архивных задач.
Поставка и аксессуары
Что входит в поставку
Аксессуары можно дозаказать в КП. Условия монтажа и обучения — стандартные для всех моделей РуСкан.
Условия и гарантия
- Гарантия
- 12 месяцев с момента подписания товарно-транспортной накладной
- Входит в стоимость
-
- Монтаж и пуско-наладочные работы на месте инсталляции
- Обучение персонала на рабочем месте, включая протоколы стеатометрии TAI/TSI
- Регистрационные документы и руководство по эксплуатации на русском языке
- Условия
-
- Послегарантийное обслуживание — по сервисному договору
- НДС не облагается (для медицинских изделий)
Аксессуары (опции)
- Педаль дистанционного управления
- Подогреватель геля
- Держатель эндополостного датчика
- Насадки для крепления сенсора на датчики
Для CA1-7SD, CA3-10A, LA2-14A, LA4-18AD, EA2-11ARD/AVD — опционально для систем S-Fusion™
Документы
Регистрация и реестры
Полный комплект документов предоставляется после регистрации запроса КП.
- Технические условия
- ТУ 26.60.12-006-98204792-2023
- Код ОКПД2
- 26.60.12.132
- Карточки ГИСП
- №5374381 (исп. 00), №5374449 (исп. 01)
- Регистрационное удостоверение
- Росздравнадзор, предоставляется по запросу
Каталог товаров ГИСП
ТУ 26.60.12-006-98204792-2023
Частые вопросы
Что важно знать перед закупкой
Чем РуСкан 75М отличается от РуСкан 75?
Главное отличие — гепатологический пакет Liver Multiparametric: количественная стеатометрия TAI и TSI, гепаторенальный индекс EzHRI™, датчик CA1-7AS для гепатологических протоколов. В сочетании с уже встроенной S-Shearwave Imaging™ это даёт полный неинвазивный скрининг МАСЛД и фиброза печени. Дополнительно появился MPI+ (миокардиальный индекс плода) и E-Cervix™ (эластография шейки матки). Базовая платформа и набор клинических пакетов идентичны РуСкан 75.
Что даёт стеатометрия TAI и TSI?
TAI измеряет ослабление ультразвукового сигнала в тканях печени (dB/cm/MHz), TSI — рассеивание сигнала. Оба параметра коррелируют со степенью стеатоза по гистологии — позволяют неинвазивно и воспроизводимо стадировать жировую болезнь печени и наблюдать пациента в динамике. Применяется при метаболическом синдроме, ожирении, сахарном диабете 2 типа, кардиометаболических факторах риска. EzHRI™ — простой гепаторенальный индекс для оценки фиброза.
Какие AI-инструменты доступны?
В базе: BiometryAssist™ (автофетометрия) и Uterine Contour (распознавание эндометрия в 3D). Опции: HeartAssist™ for Fetus (AI-измерения сердца плода), HeartAssist for Adult (AI-кардиология взрослых), S-Detect™ for Breast (BI-RADS), S-Detect for Thyroid (TI-RADS), ViewAssist™ (структуры плода), AutoEF, AutoIMT+, NerveTrack™, NeedleMate+™, IOTA-ADNEX.
Что такое E-Cervix™?
Эластография шейки матки без мануальной компрессии для количественной оценки риска преждевременных родов. В отличие от классической эластографии, не требует ручного давления оператора — снижает зависимость от техники сканирования и повышает воспроизводимость. Опция, требует ElastoScan+™.
Какие комплектации представлены в каталоге товаров ГИСП?
Два варианта исполнения — №5374381 (исполнение 00) и №5374449 (исполнение 01). Различия касаются состава клинических пакетов; точная конфигурация согласовывается на этапе спецификации поставки.
Какой гарантийный срок и что входит в поставку?
Гарантия — 12 месяцев с момента подписания ТТН. В цену поставки входят монтаж, пуско-наладочные работы, обучение персонала на рабочем месте (включая протоколы стеатометрии TAI/TSI), регистрационные документы и руководство по эксплуатации на русском языке.
Какие документы предоставляются при поставке?
Регистрационное удостоверение Росздравнадзора, ТУ, выписка из Реестра российской промышленной продукции, декларация о соответствии, паспорт изделия и руководство по эксплуатации на русском языке.
Похожие модели
Сравните с другими сканерами РуСкан

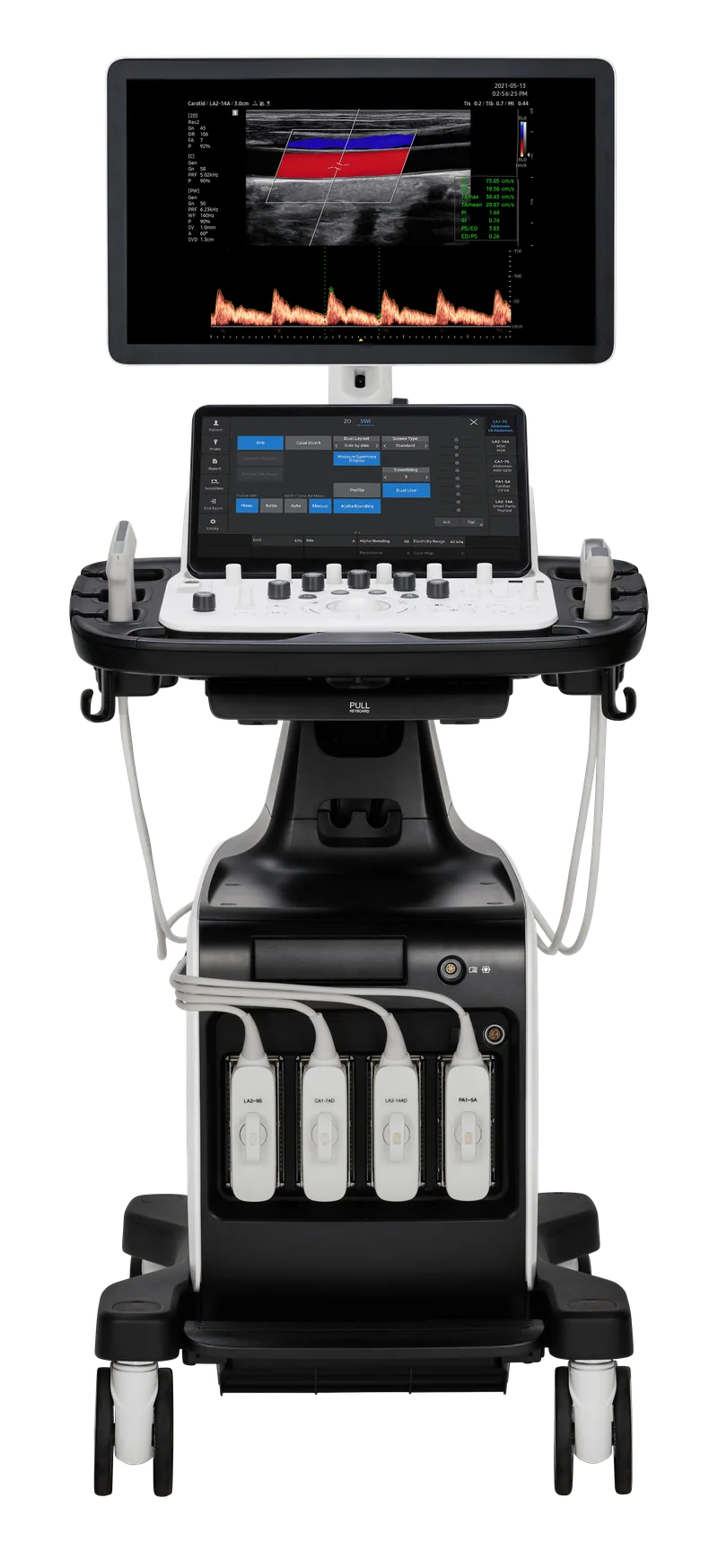

РуСкан 75
Универсальный стационарный сканер с расширенным пакетом клинических приложений.
- S-Detect™ for Breast и S-Detect for Thyroid
- HQ-Vision™, ClearVision, MultiVision
Подробнее

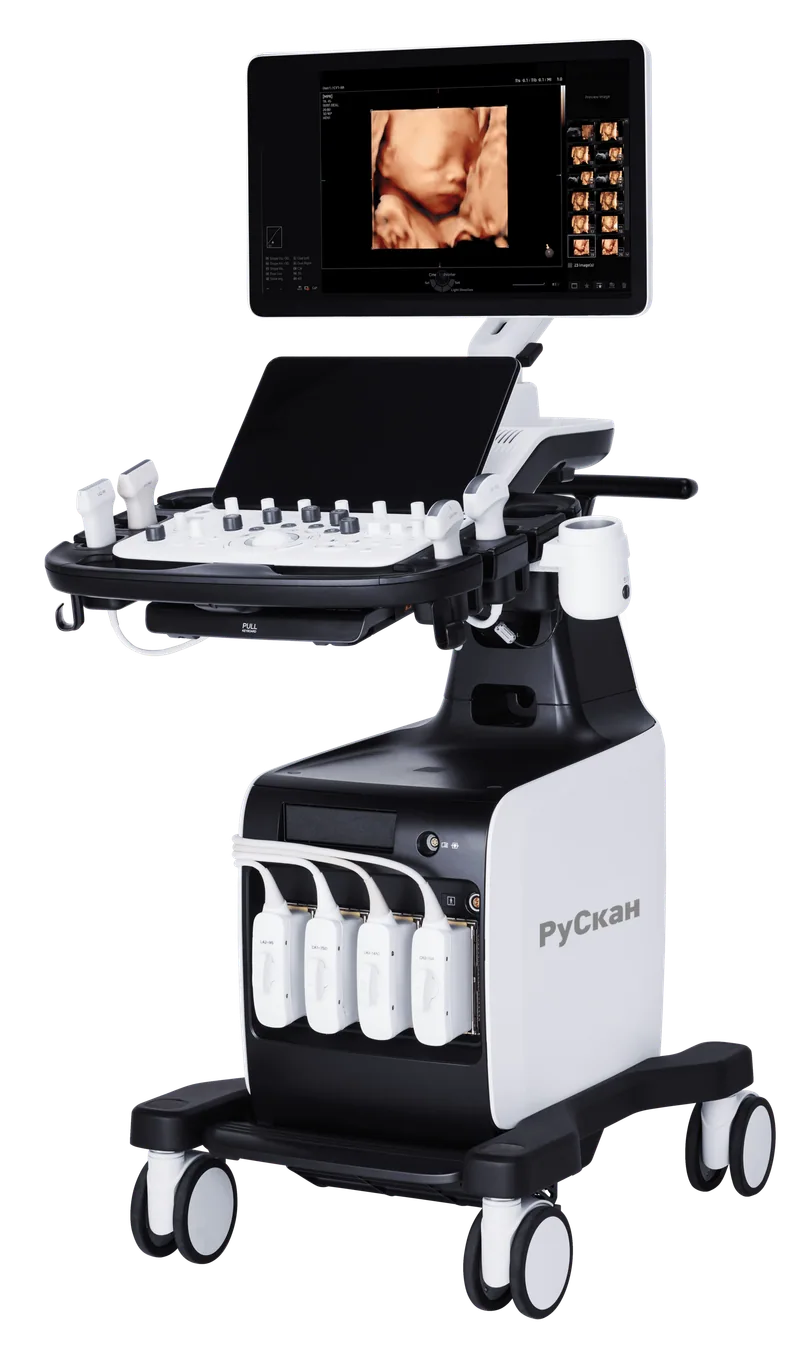

РуСкан 80
Флагман линейки с монокристальной платформой Crystal Architecture и монитором 23,8".
- Crystal Architecture — монокристальная платформа
- Монитор 23,8" + сенсорная панель 14"
Подробнее

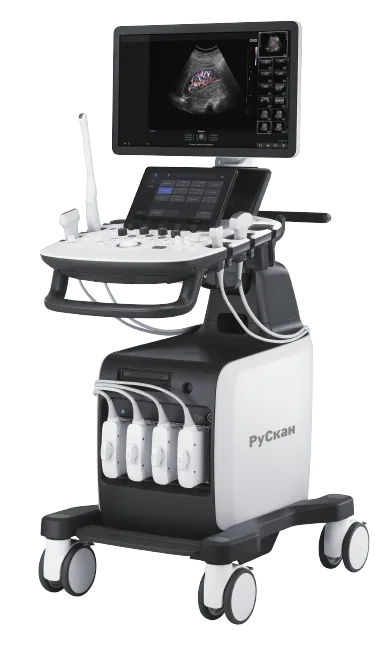

РуСкан 65М
