S-Shearwave Imaging™
Цветовая сдвиговая эластометрия с количественной оценкой жёсткости тканей в кПа или м/с — для диффузных заболеваний печени, фокальных образований и онкологии. Встроена.
Стационарный сканер
Ультразвуковой сканер РуСкан 75
Универсальный стационарный сканер с поддержкой монокристальных датчиков, встроенной сдвиговолновой эластометрией S-Shearwave Imaging™ и расширенным AI-инструментарием.
- S-Shearwave Imaging™ встроена
- Сдвиговолновая эластометрия с количественной оценкой жёсткости тканей в кПа и м/с — без доплат за отдельную опцию.
- Uterine Contour AI
- Автоматическое распознавание центральной линии и толщины эндометрия для визуализации коронарного среза матки.
- CW + Cardiac в базе
- Постоянно-волновой допплер и пакет кардиологических расчётов — встроены, для полноценной кардиологической работы.
- Сенсорная панель 14"
- Большая сенсорная панель управления с авторегулировкой высоты — эргономика для длинных смен.
Обзор сканера
РуСкан 75 в одном абзаце
РуСкан 75 — универсальный стационарный ультразвуковой сканер с поддержкой монокристальных датчиков и расширенным набором встроенных технологий. Платформа ориентирована на универсальный диагностический кабинет: кардиология (CW и пакет Cardiac в базе), абдоминальная диагностика, акушерство и гинекология, MSK, поверхностные структуры, регионарная анестезия. В базе встроены сдвиговолновая эластометрия S-Shearwave Imaging™ (количественная оценка жёсткости тканей в кПа и м/с), модуль Uterine Contour AI для автоматического распознавания центральной линии и толщины эндометрия в режиме объёмного сканирования, BiometryAssist™ (автофетометрия), программируемые протоколы EZ-Exam, S-Flow™, S-Harmonic™, ClearVision, MultiVision, HQ Vision, ShadowHDR. Опционально подключаются Smart 4D, HDVI™, CrystalVue™, RealisticVue™, CrystalVue Flow, 5D-пакеты (NT, Heart Color, CNS+, LB, Limb Vol), HeartAssist™ for Fetus и HeartAssist for Adult, Strain+, StressEcho, S-Detect™ for Breast / S-Detect for Thyroid, IOTA-ADNEX, MV-Flow™, LumiFlow™, CEUS+, QUS (TAI/TSI), EzHRI™, NerveTrack™, NeedleMate+™, AutoEF, AutoIMT+, Arterial Analysis, Panoramic, ADVR™, DICOM, Mobile Export, SonoSync™.
Полное техническое описание базовой консоли
Электронная консоль: широкоформатный светодиодный Full HD монитор 21,5" с возможностью замены на 23,8"; сенсорная панель управления 14" с авторегулировкой высоты; 4 активных порта для подключения визуализирующих датчиков; изменение положения панели управления; предустановленные и программируемые пользователем наборы параметров настройки, включая первый, второй и третий триместр беременности; встроенные модули цветного, энергетического, высокочувствительного направленного энергетического (S-Flow™), импульсно-волнового и непрерывно-волнового допплера CW; пакет кардиологических расчётов Cardiac; M-режим; автоматическая трассировка допплеровского спектра и автоматические расчёты в режиме реального времени; тканевая гармоника, гармоника с фазовой инверсией S-Harmonic™; трапециевидное сканирование; автоматическая оптимизация QuickScan™ в B-режиме, режиме цветного и спектрального допплера; технология интерактивной коррекции изображений с помощью алгоритмов магнитно-резонансной томографии ClearVision; пространственный компаундинг MultiVision; модуль улучшения визуализации скелетно-мышечных структур HQ Vision; модуль улучшенной визуализации тканей в областях, затенённых рёбрами грудной клетки ShadowHDR; модуль автоматического измерения основных фетометрических показателей BiometryAssist™; модуль автоматического распознавания центральной линии и толщины эндометрия для визуализации коронарного среза матки в режиме объёмного сканирования Uterine Contour; модуль цветовой сдвиговой эластометрии S-Shearwave Imaging™; программируемые протоколы исследования EZ-Exam (ассистент сканирования); поддержка монокристальных (в том числе объёмных) датчиков; многофокусная обработка сигналов; программа управления данными пациентов и поиска данных по индексам; программы расчётов в акушерстве (I, II, III триместры), гинекологии, исследованиях сердечно-сосудистой системы плода, ангиологии, органах брюшной полости, щитовидной и молочной железах, суставах, тазобедренных суставах новорождённых; встроенный SSD-накопитель 512 ГБ; 4 USB-порта; руководство по эксплуатации на русском языке.
Типичные пользователи
- Онкология
- Кардиология
- Акушерство
- Крупные ЛПУ и университетские клиники
Технологии
Что умеет РуСкан 75
Фирменные алгоритмы обработки изображения и клинические технологии, которые сокращают время исследования и повышают диагностическую уверенность.
ClearVision + MultiVision
Адаптивная фильтрация спекл-шумов на основе алгоритмов МРТ + сложносоставное многолучевое сканирование (пространственный компаундинг).
HQ Vision + ShadowHDR
Оптимизация визуализации мышечно-скелетных структур + улучшенная визуализация тканей в областях, затенённых рёбрами грудной клетки.
S-Flow™ + S-Harmonic™
Высокочувствительный направленный энергетический допплер для медленного кровотока + гармоника с фазовой инверсией для глубоких структур.
Uterine Contour + BiometryAssist™
AI-инструменты в базе: распознавание центральной линии и толщины эндометрия в 3D + автоматическая фетометрия.
S-Detect™ for Breast / S-Detect for Thyroid
AI-ассистированная классификация образований молочной (BI-RADS) и щитовидной (TI-RADS) желёз. Опции.
MV-Flow™ + LumiFlow™
Картирование микрососудистого кровотока + объёмная визуализация ангиоархитектоники в допплеровских режимах.
CrystalVue™ + RealisticVue™
Объёмная визуализация с усиленным контрастом + фотореалистичный 3D-рендеринг с управляемым виртуальным источником освещения.
StressEcho + HeartAssist™
Протоколы стресс-эхокардиографии + AI-инструмент автоматических кардиологических измерений у взрослых.
Strain+ + AutoEF
Полуавтоматическая количественная оценка сократимости ЛЖ (GLS) + автоматический расчёт фракции выброса.
CEUS+
Программа исследований с применением контрастных веществ — углублённый анализ кровотока в очаговых образованиях. Опция.
5D-пакет (NT / CNS+ / Heart Color / LB / Limb Vol)
Автоматизированные акушерские протоколы: ТВП, головной мозг плода, сердце плода, длинные кости, оценка массы. Опции.
NerveTrack™ + NeedleMate+™
Определение нервов в реальном времени для регионарной анестезии + усиленная визуализация биопсийной иглы. Опции.
AutoIMT+
Автоматизированный расчёт толщины комплекса интима-медиа сонных артерий — рутинный сердечно-сосудистый скрининг.
Области применения
Где используется РуСкан 75
Универсальный диагностический кабинет
Один аппарат на отделение под кардиологию, абдоминал, ОБ/ГИН, MSK, поверхностные структуры.
Кардиология
ЭхоКГ с CW и Cardiac в базе, StressEcho, Strain+, AutoEF, HeartAssist™ (опц.), MMPT3-7 для TEE.
Гепатология и онкология
S-Shearwave Imaging™ для оценки жёсткости печени, ElastoScan+™+, E-Strain™, CEUS+, QUS (TAI/TSI) и EzHRI™ для печени.
Маммология и эндокринология
S-Detect™ for Breast / S-Detect for Thyroid (опц.) с AI-классификацией по BI-RADS / TI-RADS; MV-Flow™ для микрососудов.
Перинатальные центры
Uterine Contour и BiometryAssist™ в базе; 5D NT™/CNS+/Heart Color, IOTA-ADNEX, ViewAssist™ (опц.).
Регионарная анестезия и MSK
NeedleMate+™ и NerveTrack™ (опции); HQ Vision и ShadowHDR в базе для трудных акустических окон.
Совместимые датчики
Датчики для РуСкан 75
Линейка включает конвексные, эндополостные, линейные, фазированные и объёмные датчики, а также карандашный CW. Конкретный набор формируется по задачам учреждения и согласовывается в КП.
Конвексные
Эндополостные
Линейные
Фазированные
Объёмные (3D/4D)
Видеообучение
Как работать с РуСкан 75
21 видеоурок — от базовой настройки до сложных клинических пакетов. Материалы подготовлены инженерами и врачами-специалистами НПО «СКАНЕР».
Технические характеристики
Параметры РуСкан 75
Платформа
- Монитор
- LED 21,5" (опционально 23,8") + сенсорная панель 14"
- Управление
- Сенсорная панель + физическая клавиатура с подсветкой и трекболом, регулировка высоты
- Порты датчиков
- 4 активных
- Архитектура датчиков
- Поддержка монокристальных (включая объёмные)
- Накопитель
- SSD 512 ГБ
- USB
- 4 порта
- Питание
- Сетевое; опциональная батарея
Режимы сканирования (в базе)
- 2D
- B-mode, M-mode, тканевая гармоника, S-Harmonic™, трапециевидное сканирование
- Допплер
- Color Doppler, Power Doppler, S-Flow™, PW, CW (в базе)
- Объёмные
- 3D Freehand на 2D-датчиках
- Эластография
- S-Shearwave Imaging™ (в базе)
- Кардиология
- Cardiac (в базе); StressEcho, Strain+, HeartAssist™, AutoEF — опции
- AI / визуализация
- Uterine Contour, BiometryAssist™, EZ-Exam, ShadowHDR, HQ Vision (всё в базе); NeedleMate+™ — опция
Архив и подключение
- Архив
- Sonoview (встроенная)
- DICOM
- DICOM 3.0 — опция
- Облачные сервисы
- SonoSync™, Mobile Export (опции)
- Интеграция
- PACS, МИС ЛПУ
Программные модули
Опции и клинические пакеты
Конфигурация РуСкан 75 формируется из встроенных функций и опциональных модулей. Состав согласовывается в коммерческом предложении под профиль ЛПУ.
Объёмная визуализация (3D / 4D / 5D)
Smart 4D
Объёмное сканирование в реальном времени с расширенными инструментами обработки.
HDVI™
Объёмное изображение высокой чёткости (требует Smart 4D).
XI STIC
Объёмная динамическая визуализация сердца плода.
RealisticVue™
Фотореалистичный 3D-рендеринг с управляемым виртуальным источником освещения.
CrystalVue™
Объёмная визуализация с усиленным контрастом за счёт прозрачности и подсветки структур.
CrystalVue™ Flow
CrystalVue™ с морфологией кровотока — объёмное представление сосудов.
LumiFlow™
Объёмная визуализация кровотока в допплеровских режимах с трёхмерной графикой.
Акушерство и гинекология
5D NT™
Автоматическое измерение ТВП и интракраниального пространства плода.
5D Follicle™
Автоматическая фолликулометрия в 3D-объёме яичника.
5D LB
Автоматическое определение и измерение длинных костей плода.
5D CNS+
Автоматическое получение 9 стандартных плоскостей головного мозга плода.
5D Limb Vol
Автоматическое определение массы плода с учётом конституции.
5D Heart Color™
Автоматическое получение 9 стандартных плоскостей сердца плода из объёмных данных STIC.
2D Follicle
Автоматическая фолликулометрия в 2D-режиме.
HeartAssist™ for Fetus
AI-программа автоматического измерения, определения среза и аннотации изображения сердца плода.
Labor Assist
Автоматическое измерение угла прогрессии при родах.
ViewAssist™
AI-измерение и аннотация структур плода во всех триместрах.
Uterine Assist
Автоматическая аннотация ультразвуковых изображений при исследовании матки.
IOTA-ADNEX
Полуавтоматическая оценка новообразований яичника по протоколу IOTA.
Кардиология и сосуды
Cardiac Measurement
Расширенный пакет автоматизированных кардиологических расчётов.
StressEcho
Протоколы стресс-эхокардиографии (требует ЭКГ-модуль).
Strain+
Полуавтоматическая количественная оценка сократимости миокарда ЛЖ с расчётом GLS.
HeartAssist™ (для взрослых)
AI-инструмент автоматических кардиологических измерений у взрослых.
AutoEF
Автоматический расчёт фракции выброса ЛЖ, ударного объёма и параметров диастолы.
Arterial Analysis
Анализ морфологического и функционального состояния сонной артерии.
AutoIMT+
Автоматизированный расчёт толщины комплекса интима-медиа сонных артерий.
ECG Module (IEC)
Модуль синхронизации с ЭКГ для кардиологических измерений.
Эластография, онкология, общие модули
S-Detect™ for Breast
AI-классификация образований молочной железы по BI-RADS.
S-Detect™ for Thyroid
AI-классификация образований щитовидной железы по TI-RADS.
MV-Flow™
Картирование капиллярного и низкоскоростного кровотока.
Elastoscan+
Компрессионная эластография: качественная оценка жёсткости тканей.
E-Strain™
Расчёт коэффициента деформации (Strain Ratio) — количественная оценка.
CEUS+
Программа исследований с применением ультразвуковых контрастных веществ.
QUS (TAI + TSI)
Диагностика изменений печени, включая количественную оценку степени стеатоза.
EzHRI™
Гепаторенальный индекс для оценки степени фиброзных изменений печени.
Мышечно-скелетные исследования
Needle Mate+
Усиленная визуализация биопсийной иглы при пункциях (линейные датчики).
Nerve Track
Определение расположения нервов в реальном времени — для регионарной анестезии.
Panoramic
Панорамное сканирование длинных структур.
Workflow и протоколы
SonoSync™
Обмен ультразвуковыми изображениями в реальном времени для обучения врачей.
Архив и интеграция
ADVR™
Потоковая запись DVD/USB в реальном времени.
DICOM
Сетевой обмен данными в формате DICOM 3.0.
Mobile Export
Передача изображений на мобильное устройство пациента через Wi-Fi.
Поставка и аксессуары
Что входит в поставку
Аксессуары можно дозаказать в КП. Условия монтажа и обучения — стандартные для всех моделей РуСкан.
Условия и гарантия
- Гарантия
- 12 месяцев с момента подписания товарно-транспортной накладной
- Входит в стоимость
-
- Монтаж и пуско-наладочные работы на месте инсталляции
- Обучение персонала на рабочем месте
- Регистрационные документы и руководство по эксплуатации на русском языке
- Условия
-
- Послегарантийное обслуживание — по сервисному договору
- НДС не облагается (для медицинских изделий)
Аксессуары (опции)
- Педаль дистанционного управления
- Подогреватель геля
- Держатель эндополостного датчика
Документы
Регистрация и реестры
Полный комплект документов предоставляется после регистрации запроса КП.
- Технические условия
- ТУ 26.60.12-005-98204792-2023
- Код ОКПД2
- 26.60.12.132
- Карточки ГИСП
- №5372484 (исп. 00), №5372825 (исп. 01)
- Регистрационное удостоверение
- Росздравнадзор, предоставляется по запросу
Каталог товаров ГИСП
ТУ 26.60.12-005-98204792-2023
Частые вопросы
Что важно знать перед закупкой
Чем РуСкан 75 отличается от РуСкан 65 и РуСкан 65М?
РуСкан 75 — следующий шаг по архитектуре: встроенная сдвиговолновая эластометрия S-Shearwave Imaging™ (количественная оценка жёсткости в кПа и м/с), Uterine Contour AI, ShadowHDR, EZ-Exam — всё это в базе. CW и Cardiac также встроены. На РуСкан 65/65М эти функции либо опции, либо отсутствуют. Кроме того, РуСкан 75 поддерживает расширенные технологии: HeartAssist™ (для взрослых и плода), CEUS+, QUS (TAI/TSI) и EzHRI™ для печени, NerveTrack™, IOTA-ADNEX, NeedleMate+™ — как опции.
Что даёт встроенная S-Shearwave Imaging™?
Сдвиговолновая эластометрия S-Shearwave Imaging™ — это количественная оценка жёсткости тканей в кПа и м/с (в отличие от компрессионной эластографии ElastoScan+™, которая даёт качественную цветовую карту, и E-Strain™ — полуколичественный коэффициент деформации). Применяется для оценки фиброза печени (NAFLD, гепатиты), очаговых образований, для дифференциальной диагностики в маммологии и эндокринологии. Не требует ручной компрессии — снижает зависимость от оператора.
Что есть для гепатологии?
В базе — сдвиговолновая S-Shearwave Imaging™ для количественной оценки жёсткости печени в кПа и м/с. Опционально подключаются QUS (TAI + TSI) для количественной стеатометрии (через ослабление и рассеивание сигнала), EzHRI™ для гепаторенального индекса и CEUS+ для контрастного исследования очаговых образований. Это полный неинвазивный скрининг МАСЛД и фиброза. Если нужен дополнительный гепатологический фокус с тем же стеком — рассматривайте РуСкан 75М.
Какие AI-инструменты доступны?
В базе: BiometryAssist™ (автофетометрия) и Uterine Contour (распознавание эндометрия в 3D). Опции: HeartAssist™ for Fetus (AI-измерения сердца плода), HeartAssist for Adult (AI-кардиология взрослых), S-Detect™ for Breast (BI-RADS), S-Detect for Thyroid (TI-RADS), ViewAssist™ (структуры плода), AutoEF, AutoIMT+, NerveTrack™, IOTA-ADNEX.
Какая эластография доступна?
Полный набор. В базе — сдвиговолновая S-Shearwave Imaging™ с количественной оценкой. Опции: Elastoscan+ (компрессионная, качественная) и E-Strain™ (Strain Ratio, полуколичественная). Опционально доступны QUS (TAI + TSI) для гепатологии — стеатоз через ослабление и рассеивание сигнала.
Какие комплектации представлены в каталоге товаров ГИСП?
В каталоге товаров ГИСП представлены два варианта исполнения — №5372484 (исполнение 00) и №5372825 (исполнение 01). Различия касаются состава клинических пакетов и аксессуаров. Точная конфигурация согласовывается на этапе спецификации поставки.
Какой гарантийный срок и какие документы предоставляются?
Гарантия — 12 месяцев с момента ввода в эксплуатацию. При поставке — регистрационное удостоверение Росздравнадзора, ТУ, декларация о соответствии, руководство по эксплуатации на русском языке, паспорт изделия.
Похожие модели
Сравните с другими сканерами РуСкан
РуСкан 75М
Усовершенствованное продолжение РуСкан 75 со стеатометрией печени в реальном времени.
- Стеатометрия печени в реальном времени
- HQ-Vision™, ClearVision, E-Strain™
Подробнее

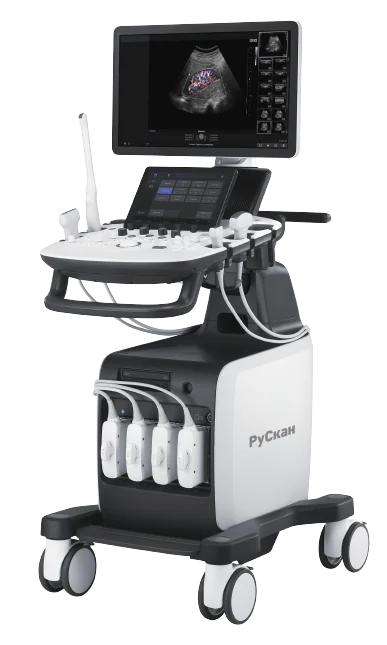

РуСкан 65
Стационарный сканер с монокристальными датчиками и расширенным диапазоном частот.
- Монокристальные датчики, 4 порта
- CrystalVue™, 5D Heart Color™
Подробнее
РуСкан 80
Флагман линейки с монокристальной платформой Crystal Architecture и монитором 23,8".
- Crystal Architecture — монокристальная платформа
- Монитор 23,8" + сенсорная панель 14"
Подробнее
Коммерческое предложение
Получите КП на РуСкан 75 с вашей конфигурацией датчиков
Отправим регистрационные документы, выписку из Реестра российской промышленной продукции и КП. Проведём демонстрацию в вашем учреждении или по видеосвязи.
